Clinometro a Livella Torica
Il clinometro a livella torica viene utilizzato nei monitoraggi strutturali per rilevare, con elevata precisione, piccole rotazioni ovvero piccole variazioni di inclinazione delle strutture su cui
Nei controlli geotecnici e strutturali sono di fondamentale importanza i sistemi inclinometrici, siano questi a sonda che di tipo fisso. Assestamenti, scorrimenti di strati di terreno, frane, smottamenti, lavori di scavo e trivellazioni, sono fra le cause più frequenti di danneggiamento alle strutture circostanti o sovrastanti le zone interessate da queste situazioni.
Per il controllo dei terreni possiamo proporre sia le sonde inclinometriche manuali che gli inclinometri fissi (In-place Inclinometer- IPI) automatici e centralizzabili mentre, per il controllo delle strutture, proponiamo clinometri fissi mono o biassiali da applicare a parete o su piani orizzontali; anche questi possono essere di tipo manuale o automatico centralizzabile.
Sono disponibili sonde inclinometriche con sensori servoaccelerometrici a bilanciamento di forze o sensori con tecnologia MEMS, sensori a corda vibrante, livelle elettroniche o sensori potenziometri
Fra gli strumenti per applicazioni su strutture si evidenzia il nostro clinometro a livella torica che, unico nel suo genere, offre una misura rilevabile con precisione di 2” sessagesimali su un campo di ±30′; strumento essenziale da affiancare a sensori automatici per verifica periodica del mantenimento delle caratteristiche strumentali nel tempo e con le condizioni ambientali.
Lo strumento esclusivamente e totalmente meccanico ad uso manuale, è realizzato da una livella, molto sensibile, le cui rotazioni sono comandate da un sistema di amplificazione meccanica con leve e vite micrometrica, di alta precisione.
Tutte le parti mobili, vite micrometrica, coltelli, sedi dei coltelli e leve, sono in acciaio trattato e finemente rettificato.
Fra le applicazioni più frequenti di questi strumenti ricordiamo:
Smottamenti e frane
Diaframmi
Pali
Dighe
Gallerie
Ponti
rilevati ferroviari
Rilevati stradali
Edifici
Il clinometro a livella torica viene utilizzato nei monitoraggi strutturali per rilevare, con elevata precisione, piccole rotazioni ovvero piccole variazioni di inclinazione delle strutture su cui
Il clinometro da noi proposto, realizzato con sensore a tecnologia MEMS, consente il rilievo della misura della variazione di inclinazione di un corpo rigido in due

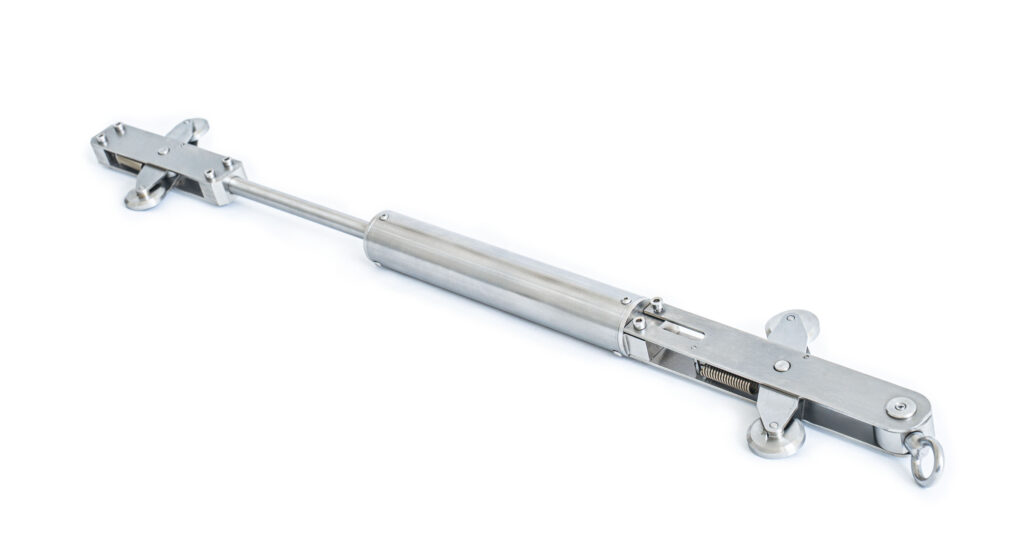

Gli inclinometri IPI che noi proponiamo sono realizzati da un sistema integrato dove sia la elettronica di alimentazione che quella di trasmissione segnale, sia il sensore
